Máquina compactadora de trilhos

A compactadora de trilhos é um equipamento mecânico especializado na área de manutenção de trilhos, utilizado principalmente para compactar o leito de lastro e ajustar a geometria dos trilhos para garantir a suavidade e segurança das operações ferroviárias. Suas principais funções incluem fixação do lastro em ambos os lados do dormente, compactação vibratória e ajuste da profundidade de penetração, com eficiência operacional de até 340 dormentes por hora.

Máquina compactadora de trilho de combustão interna

A Máquina compactadora de trilhos de combustão interna é um equipamento portátil de manutenção ferroviária, usado principalmente para operações de compactação de lastro. Possui portabilidade, alta eficiência e adaptabilidade a ambientes de trabalho complexos.‌

‌‌Escopo do Aplicativo‌

‌Manutenção de lastro ferroviário‌: Inclui compactação de lastro em linhas principais, desvios, pontes e outras áreas, adequado para reparos de rotina em trilhos recém-construídos e antigos.

Esta máquina de compactação de trilhos é adequada para trabalhos de compactação de vários dormentes de concreto e linhas ferroviárias. É especialmente bom para compactação em revisões e reparos médios após a varredura do lastro. Além disso, pode ser aplicado na construção de uma nova linha ferroviária.

‌Cenários Especiais‌: Desempenha um papel crítico em áreas sem fornecimento de energia ou onde máquinas grandes não podem operar, como túneis e bueiros de pontes.

‌Resumo das vantagens‌

‌Alta Mobilidade‌: Não requer suporte elétrico, com forte adaptabilidade.

‌Facilidade de Operação‌: Estrutura compacta e baixos custos de manutenção.

‌Segurança‌: A função de parada de emergência e medidas à prova de chuva garantem a segurança operacional.

Esta imagem é a nossa máquina compactadora de trilho de combustão interna YD-22II

e parâmetros YD-22II da seguinte forma:

se você gostamotor dieselcomo potência, então o modelo de violação de trilho YD-22 deve ser adequado para você.

Classificação da máquina compactadora de trilhos ferroviários por fonte de energia

Máquina compactadora elétrica: movida por motor elétrico, é fácil de operar e altamente eficiente, adequada para cenários como compactação de lastro ferroviário e operações de mineração.

Máquina compactadora pneumática: movida a ar comprimido, é comumente usada em ambientes com altos requisitos-à prova de explosão.

Compactadora Hidráulica: Acionada por motor elétrico ou motor de combustão interna (diesel ou gasolina), controla o levantamento e abertura/fechamento das palhetas através de sistema hidráulico. Com efeitos de compactação significativos, é atualmente o modelo principal.

Compactadora de Combustão Interna: Movida por motor de combustão interna, é adequada para ambientes de trabalho sem fontes de energia ou com alta necessidade de mobilidade.

Máquina compactadora de trilhos elétricos

A Máquina compactadora elétrica ferroviária é um equipamento chave usado para compactação de lastro na construção e manutenção de linhas ferroviárias, apresentando alta eficiência, respeito ao meio ambiente e facilidade de operação. É amplamente aplicado em cenários como manutenção de leitos ferroviários, manutenção de desvios e reparos de emergência.

‌Recursos principais‌

‌Alta eficiência e economia de energia‌: Utiliza acionamento por motor elétrico ou a gasolina, reduzindo o consumo de energia em comparação com sistemas hidráulicos tradicionais, com tempos de resposta mais rápidos (por exemplo, os sistemas de acionamento elétrico da ABB melhoram a velocidade de resposta em 8 a 10 vezes).

‌Ecologicamente correto e de baixo ruído‌: equipado com motores de baixa-emissão (por exemplo, motores Wicker de dois-tempos) e design de baixo-ruído (nível de pressão sonora em torno de 75 dB), atendendo aos requisitos ambientais.

‌Operação fácil‌: projetado para operação com uma-pessoa, com inicialização simples (inicialização com uma-tecla ou bombeamento manual de óleo) e ângulos de compactação ajustáveis ​​(45 graus a 80 graus) para se adaptar a terrenos complexos.

‌Estrutura compacta‌: Design leve (por exemplo, a compactadora "Little Bee" pesa apenas 15 kg), facilitando o transporte e a operação em espaços confinados (largura da cabeça da palheta: 8 cm).

‌Escopo do Aplicativo‌

‌Manutenção do leito‌: Usado para compactação de lastro ferroviário para melhorar a densidade e eliminar desvios dos trilhos.

‌Manutenção de Afluências‌: Permite compactação precisa em áreas estreitas de afluência, evitando interferência de equipamentos grandes.

‌Reparos de emergência‌: resolve rapidamente problemas de afrouxamento de lastro após desastres, permitindo a operação portátil de uma-pessoa.

‌Suporte para grandes veículos de compactação‌: como o veículo de compactação e estabilização contínua DWL-32K, alcançando operações contínuas e de alta precisão.

‌Comparação de vantagens‌

Em comparação com as compactadoras hidráulicas: As compactadoras elétricas eliminam cabos longos e apresentam uma estrutura mais compacta.

Em comparação com a compactação manual: A eficiência é melhorada em mais de 20%.

Adaptação a Cenários Especiais: Opera sem interferência sonora em espaços fechados como túneis e permite trabalho contínuo durante a noite.

Esta imagem é nossa máquina compactadora de trilhos elétricos DG-550 * 4

Este modelo de compactador ferroviário é composto por um gerador e quatro compactadores elétricos. Ele pode se mover livremente nos trilhos e se ajustar a diversas bitolas de trilhos, que podem ser personalizadas pela máquina. É fácil de transportar e aplicável a diversas linhas ferroviárias.

Classificação da máquina compactadora ferroviária por princípio de funcionamento

Vibração-Tipo de compactação: Densifica o lastro por meio de vibração e compactação combinadas, como máquinas compactadoras hidráulicas assíncronas.

Tipo de Impacto: Compacta o lastro usando força de impacto, comumente encontrada em pequenas ferramentas manuais.

Tipo de vibração: consegue fluidização e densificação do lastro por meio de vibração de alta-frequência, como palhetas elétricas.

Esta foto é o nosso tamper ferroviário ND-5

Máquina portátil de compactação de trilho de impacto

Alimentado pelo motor de combustão interna, o compactador de trilho de impacto portátil oferece uma solução para fácil transporte, sem fios longos ou eixos flexíveis pesados. É amplamente utilizado na operação de compactação de lastro ferroviário para manter o leito dos trilhos. O design inovador, a estrutura compacta, o peso leve e a facilidade de colocação e retirada dos trilhos o tornam ideal para linhas planas e operações de compactação de interruptores ferroviários. Fornecemos vários modelos de máquinas compactadoras de trilhos portáteis, como ND-5, ND-6.

Características da máquina compactadora de trilho de impacto ND-6

Pequeno em tamanho, leve e só precisa de uma pessoa para realizar o trabalho de compactação em linhas simples e interruptores ferroviários.

Este é o modelo de adulteração de lastro SND23

A adulteração de lastroo modelo SND23 é um equipamento especializado em manutenção ferroviária para completar a compactação de lastro sob dormentes ferroviários, que pode penetrar no leito dos trilhos com dentes vibratórios (alimentados por energia hidráulica, elétrica ou bateria). A operação de compactação visa reordenar o lastro para superar o atrito entre os reatores e forçá-lo a "fluir" para um local mais estável para que a densidade do lastro seja aumentada e a estrutura compacta estabilize o leito da via. A compactação de trilhos é fundamental na manutenção comum, reparos médios e revisão.

Esta é a máquina de compactação de trilho de eixo flexível ND-4.2 × 4, é adequada para qualquer manutenção de linha de trilhos e operação de compactação de lastro. É caracterizado pelo peso leve e fácil operação. A compactação tem as vantagens de boa qualidade, baixa taxa de falhas, manutenção conveniente, rápida velocidade de entrada ou saída da pista e forte aplicabilidade. Ele pode realizar operações de compactação não apenas para linhas padrão, mas também para desvios. A máquina é econômica e muito adequada para as necessidades da operação de compactação de lastro ferroviário.

Principais Parâmetros Técnicos

1. Motor a gasolina: GX160×2 (potência dupla)

2. Potência do motor a gasolina: 4,0KW×2 (potência dupla)

3. Velocidade do motor: 3600 r/min

4. Tempos de vibração: 3000 vezes/min

5. Amplitude: 1,2 mm

6. Peso da máquina: 120 kg

Aplicação principal da máquina compactadora de trilhos de comutação

‌Manutenção de desvios‌: Particularmente adequado para espaços estreitos em áreas de desvios e ambientes de equipamentos de sinalização complexos, melhorando efetivamente a estabilidade geral dos desvios e a suavidade da pista‌.

‌Revisão de linha e novas construções‌: usado para operações de manutenção, revisão e compactação de vários tipos de desvios, atendendo especialmente aos requisitos de compactação de velocidade-aumento de desvios‌.

‌Substituição de ferramentas tradicionais‌: Em comparação com as palhetas de compactação manuais, as compactadoras hidráulicas melhoram a eficiência do trabalho em quatro vezes, fornecem melhor qualidade de compactação e prolongam a vida útil de desvios e rodados‌.

Esta imagem é a máquina compactadora de trilhos YCD-32

Máquina compactadora de interruptor de trilho hidráulico YCD-32

Este tipo de máquina de adulteração de trilhos é de grande ajuda para lidar com as seções mais complexas de linhas ferroviárias e interruptores ferroviários. Ele pode lidar com a compactação em áreas como interruptores ferroviários, peças de juntas de distribuição, sapos ferroviários e guarda-corpos. A máquina de adulteração de trilhos YCD-32 pode realizar um deslocamento da esquerda para a direita graças ao motor hidráulico, o que pode economizar mão de obra e compactar com eficiência as áreas de comutação da ferrovia.

Recursos técnicos‌

unidade de violação

A unidade de compactação de combustão interna ferroviária é um equipamento mecânico usado para compactação de leitos ferroviários, caracterizado por operação conveniente, alta eficiência e forte adaptabilidade. É amplamente utilizado em operações de manutenção ferroviária.

Escopo de aplicação

A unidade de compactadora de trilhos inteligente YD-22III é um produto de renovação desenvolvido por nossa fábrica com novos materiais e novas tecnologias. Ele coletou a experiência de adulteração de usuários no país e no exterior. Ela pode realizar trabalhos de compactação não apenas na via lastrada de travessas de concreto tipo II e III na China, mas também em vários tipos de travessas de concreto e travessas de aço em países estrangeiros. Esta máquina é adequada para operação de compactação de diferentes tipos de trilhos e linhas de dormentes de concreto após grandes e médias operações de reparo e peneiramento, e também adequada para operação de compactação de lastro em leitos de trilhos recém-construídos. O equipamento possui desempenho superior, estrutura razoável, segurança e confiabilidade e alta eficiência de trabalho. Atende plenamente às necessidades da operação de compactação de lastro ferroviário.

As vantagens da unidade de compactação Smart Rail são as seguintes:

1. O chassi da unidade de compactação é equipado com dispositivo de deslocamento e dispositivo de controle eletrônico (motor elétrico e controle remoto controlarão cada função do equipamento). O equipamento realiza as características de caminhada automática e controle remoto, o que melhora muito a eficiência e o conforto do trabalho, além de reduzir a intensidade do trabalho.

2. Redes de proteção são instaladas em ambos os lados da unidade de compactação para garantir a segurança dos trabalhadores e a estabilidade da operação de compactação. E também possui luzes dianteiras e traseiras que podem proporcionar melhor iluminação no trabalho noturno.

‌Operações de Emergência‌: restaura rapidamente a estabilidade da via após falhas repentinas ou desastres naturais.

‌Construção de Nova Linha‌: Executa compactação em conjunto com peneiramento de lastro durante a colocação de novos trilhos.

Comparação de vantagens

Comparado às compactadoras elétricas, o modelo de combustão interna não necessita de fonte de alimentação externa, o que o torna adequado para operação em áreas sem eletricidade.

Em comparação com as máquinas tradicionais, apresenta menor taxa de falhas e custos de manutenção reduzidos.

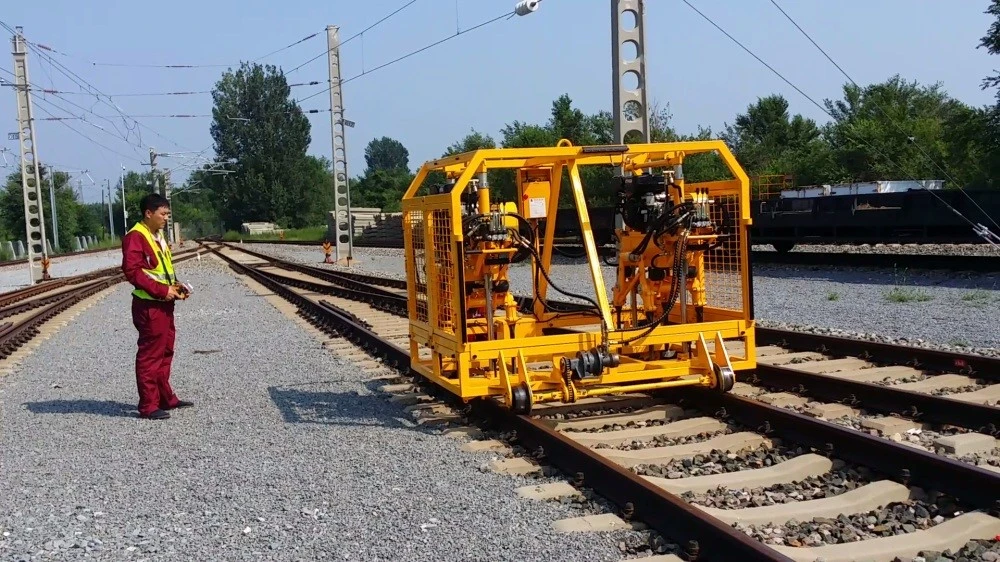

Esta foto é nossa unidade inteligente de compactação de trilhos YD-22III.

Principais Parâmetros Técnicos

1. Motor:

Motor a gasolina de 4 tempos

Potência 9,5 kW

RPM: 3600 r/min

2. Pressão de trabalho do sistema hidráulico: 5 ~ 6MPa

3. Frequência de vibração: 66,7 Hz

4. Força vibratória: 22kN

5. Força máxima de inserção: 16kN

6. Força máxima de fixação: 6,5kN × 2

7. Profundidade de inserção: 110 mm ± 10 mm (sob o dormente)

8. Eficiência de produção: Maior ou igual a 260 peças / (unidade de hora)

9. Peso da máquina: 1385kg 10. Tamanho total (C×L×A): 2580×2150×1950mm

11. Medidor da pista do andador: 1676 mm (ajustes podem ser feitos de acordo com a necessidade do cliente)
